大回旋切纸机PLC自动化控制解决方案

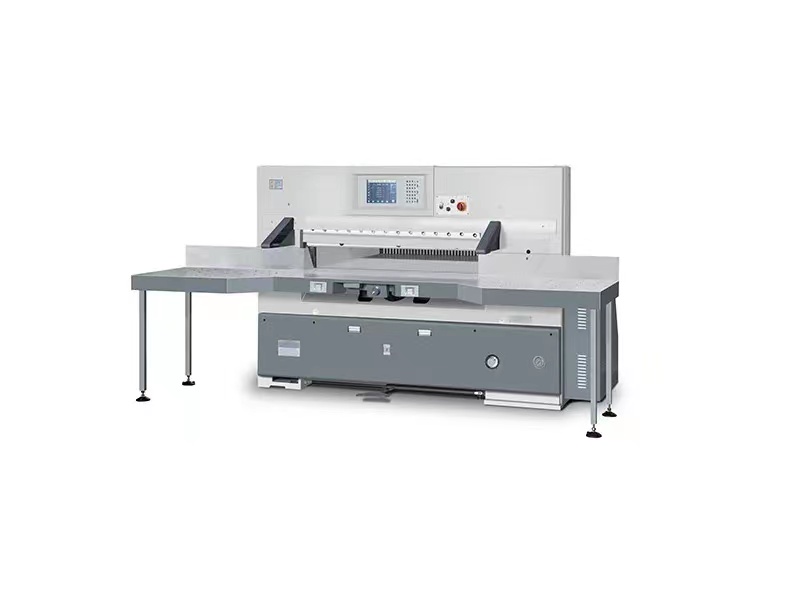

什么是大回旋切纸机？

大回旋切纸机是一种可以将纸张、卡纸等材料进行快速、准确、大规模的裁剪和切割的专业设备。该机器具有高效性能和精确度，广泛应用于印刷、包装、版面设计等领域。

大回旋切纸机的原理

大回旋切纸机的原理是利用旋转刀盘和定位装置，将待切割物料固定在一个平面上，并通过旋转刀盘进行快速、准确地切割。

该机器通常搭载多个刀盘和一套高精度节距传动系统，可以同时对多张材料进行切割，提高生产效率。

刀盘的切割方式有两种：圆盘式和直刀式，不同类型的刀盘适用于不同的切割需求。

大回旋切纸机的自动化PLC控制原理：

是通过编写程序，将多个传感器和执行器连接到可编程逻辑控制器（PLC）上，实现对切割过程中的各种参数和设备状态进行自动化监测和控制。

具体来说，PLC会根据预设的程序，读取传感器采集的物料尺寸、位置等数据，并控制执行器实现材料的定位、固定、旋转和切割等操作。

同时，PLC还能对刀盘的速度、切割力度、刀片磨损程度等参数进行实时调节，以确保切割质量和设备稳定性。

该自动化控制系统可以大大提高生产效率和切割精度，减少人工干预和误差。

大回旋切纸机的PLC自动化控制系统架构部署

有合肥海戈电子部署的大回旋切纸机控制系统方案采用合信CTMC系列小型运控控制器M228SL进行主控，

通过高速脉冲控制2套A4S伺服驱动系统，实现一台A4伺服带动进纸皮带转动，

一台A4伺服带动出纸皮带进行传送。实现纸巾定长的精准快速切割。

传输皮带带动纸巾走设定长度，直到刀架转到切纸角度切割纸巾，待切刀完成切割，传送伺服继续带动纸巾走设定长度，循环切割直到纸巾完成设定包数。

根据客户需求，裁切分为三分部：齐头、齐尾功能，中间定长裁切。（齐头，齐尾功能可以自定义选择）

1、齐头、齐尾功能：

目的是纸巾头尾有毛刺边沿，所以需要裁切齐，要精准控制，采用中断定位方式，配合高性能伺服精准裁切，减小废料。

2、中间定长裁切：

采用CTMC特有的凸轮功能，使得整个速度曲线比较光滑，机器运行就比较柔滑，加长机器的使用寿命。

控制方案推荐

大回旋切纸机-触摸屏系统

合信控制系统搭配TP07i系列人机界面，可以实现设置生产速度，纸头长度，纸巾长度、磨刀间隙，磨刀时间，磨刀进给，监控总产量等功能。

画面简洁，方便操作员调试。

合信-大回旋切纸机控制系统优势

1、切得快

合信CTMC运控PLC主控，运算速度快，每分钟可达280切，速度快，效率高；

2、切得准

 凸轮跟随精度高，长度不随速度变化；

 全伺服控制，切刀轴精准；

3、智能异常检测

调机工艺中，卡纸保护和连料报警，保护切刀。

合肥海戈电子科技有限公司
