污水厂PLC自控系统

    我们将基于污水处理工艺及电气系统设计为总包单位提供一站式自动化控制解决方案!

产品详情

◎ 系统组成

【1】污水处理厂自控系统通常由污水厂与厂外泵站两部分组成。

【2】污水处理自动化系统的核心是监控系统的PLC与通讯网络,其性能对于污水处理自动化系统具有决定性作用。

【3】PLC与通讯网络的选择要符合污水处理自动化实际监控需求,这是确保污水处理自动化系统性能的关键。

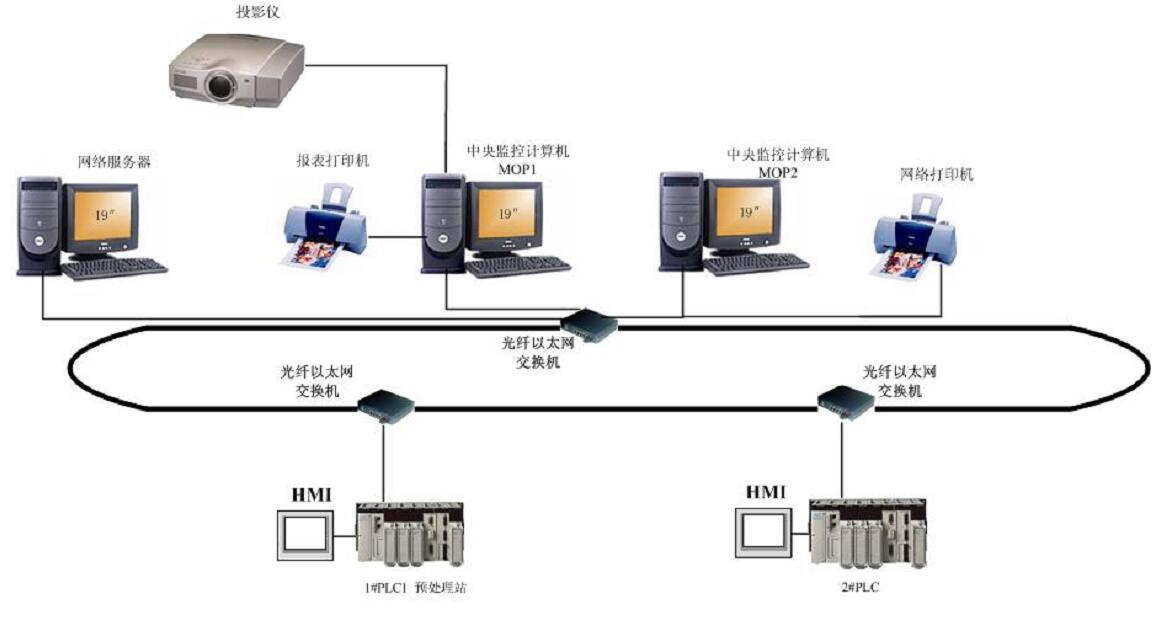

◎ 系统结构

✱监控总中

✱区域监控分中心

✱监控站

监控站由于不能直接控制污水处理厂的外场设备,所以工程界通常把监控系统划按系统结构划分为信息层、控制层与设备层。

1信息层

主要承担不同厂家设备间的信息传输,目前常用工业以太网作为信息网络,而且目前绝大部分PLC厂商都支持该网络,并基于原有的TCP/IP协议基础上研发出更高实时性的产品。

优势 :高信息量

2控制

控制层主要基于现场总线构成的隧道区域控制器网络,由于选用标准总线进行组网,不仅在通信中具有较好的实时性,接口还兼容标准的开放协议,可在总线上很容易连接外场设备,便于监控系统扩展。

关键词:实时性  兼容

3设备层

 污水收集井或沉淀池:用于收集污水并去除其固体颗粒;

污泥处理设备:如压滤机、离心机等,用于将污泥脱水、干燥;

水质调节设备:如调节池、加药装置等,用于调节污水的pH值和化学成分;

溶气氧化器:用于增加废水中的氧气含量,并使废水中的有机物得到氧化分解;

沉淀器:用于将溶解在水中的杂质和污染物沉淀;

过滤器:用于进一步过滤出残留在水中的颗粒和微生物;

紫外线消毒器:用于对水进行紫外线消毒,以去除细菌等微生物。

◎ 控制协议

主要应用:西门子Profibus、三菱CC-link、倍福 EtherCAT等总线

  • ROFIBUS 是一个用在自动化技术的现场总线标准,在1987年由德国西门子公司等十四家公司及五个研究机构所推动[1],PROFIBUS是程序总线网络(PROcess FIeld BUS)的简称。
    PROFIBUS和用在工业以太网的PROFINET是二种不同的通信协议。
  • Profibus代表“过程现场总线”
  • CC-Link是三菱电机推出的开放式现场总线,其数据容量大,通信速度多级可选择 ,且是一个以设备层为主的网络,同时也可覆盖较高层次的控制层和较低层次的传感层。



网络中的主站由 PLC 担当, 从站可以是远程I/O模块 、特殊功能模块 、带有 CPU 和 PLC 本地站、人机界面、变频器及各种测量仪表 、阀门等现场仪表设备 。

EtherCAT(Ethernet for Control Automation Technology)是一种高速实时以太网通信协议,由德国倍福公司开发,已经被纳入国际 IEC 标准:

目前,EtherCAT 协议仍然保持稳定不变当,前设备可以轻松地集成到现有系统中,无需考虑版本是否不同。

扩展功能包括用于同一网络中设备和人员安全的 Safety over EtherCAT 安全协议,以及用于将通信与供电(2 x 24 V)集成在同一根四芯电缆上的 EtherCATP



联系我们,了解更多方案!
